Explicarea forjarii din oțel: tipuri, piese forjate din oțel carbon și selecția materialelor

Ce este forjarea oțelului

Forjarea oțelului este un proces de fabricație în care o piesă de prelucrat din oțel este modelată prin aplicarea unei forțe de compresie - prin ciocanire, presare sau laminare - în timp ce materialul este fie încălzit la o stare plastică, fie prelucrat la temperatura camerei. Rezultatul este o componentă cu o geometrie definită și, în mod critic, o structură internă rafinată a granulelor care oferă proprietăți mecanice semnificativ superioare celor realizabile prin turnare sau prelucrare din stoc de bare . Forjarea nu este doar o operație de modelare; este un proces metalurgic care îmbunătățește fundamental materialul cu care lucrează.

Când oțelul este turnat, procesul de solidificare produce o structură de granule grosieră, uneori dendritică, cu posibile goluri, porozitate și zone de segregare. Forjarea comprimă și realinează această structură, închidend defectele interne, rafinând dimensiunea granulelor și orientând fluxul de cereale pentru a urma contururile piesei finite. O biela forjată, de exemplu, are un flux de cereale care se curbează prin raza și grinda tijei - aceeași cale pe care o vor parcurge sarcinile de tracțiune și încovoiere în timpul serviciului. Această aliniere este motivul pentru care piesele forjate rezistă atât de eficient la eșecurile prin oboseală în aplicațiile de încărcare dinamică.

Procesul de forjare este utilizat în aproape orice industrie solicitantă: componentele pentru trenul de propulsie auto, piese structurale aerospațiale, corpurile supapelor de petrol și gaz, echipamentele de construcții, uneltele de mână și feroneria militară sunt toate produse în mod obișnuit ca piese forjate. Orice aplicație în care defecțiunea nu este o opțiune și fiabilitatea mecanică trebuie garantată pe o durată de viață definită este un candidat pentru oțel forjat.

Tipuri de oțel de forjare: procese și cum diferă

Forjarea oțelului nu este un singur proces - ea cuprinde mai multe metode distincte, fiecare potrivită pentru diferite geometrii ale pieselor, volume de producție, cerințe de toleranță și tipuri de materiale. Selectarea metodei potrivite de forjare este la fel de importantă ca și alegerea calității de oțel potrivite.

Forjare cu matriță deschisă

În forjarea cu matriță deschisă, piesa de prelucrat este deformată între matrițe plate sau simple, care nu înglobează complet materialul. Operatorul repoziționează și rotește țagla între lovituri pentru a o modela progresiv. Forjarea cu matriță deschisă este utilizată pentru piese mari - arbori, inele, cilindri, blocuri - unde sculele cu matriță închisă ar fi prohibitiv de costisitoare sau unde piesa este prea mare pentru un set de matrițe. De asemenea, este de preferat pt producție personalizată sau de volum redus unde investiția în scule nu poate fi amortizată pe o perioadă mare. Toleranțele dimensionale sunt mai largi decât prelucrarea cu matriță închisă, iar prelucrarea secundară este de obicei necesară pentru a atinge dimensiunile finale.

Forjare cu matriță închisă (imprimare cu matriță).

Forjarea cu matriță închisă utilizează matrițe superioare și inferioare potrivite prelucrate la forma aproape netă a piesei finite. Tagla încălzită este plasată în cavitatea matriței și lovită, făcând ca materialul să curgă și să umple amprenta. Flash - excesul de material care se strecoară pe linia de despărțire a matriței - este ulterior tăiat. Acest proces produce piese cu toleranțe dimensionale mai strânse, finisare mai bună a suprafeței și proprietăți mecanice mai consistente decât prelucrarea cu matriță deschisă. Este metoda dominantă de forjare pentru componente auto și industriale de mare volum cum ar fi arbori cotiți, biele, roți dințate, flanșe și unelte de mână.

Forjare și laminare cu inele

Forjarea cu role trece o țagla încălzită între rolele conturate pentru a reduce secțiunea transversală și a alungi piesa - folosită pentru arbori conici, arcuri cu lame și semifabricate de osie. Laminarea cu inele este o variantă specializată în care o preformă în formă de gogoși este rulată între un dorn interior și o rolă antrenată exterioară, reducând grosimea peretelui și extinzând diametrul pentru a produce inele fără sudură. Inelele laminate sunt utilizate pe scară largă în rulmenți, flanșe, componente ale vaselor sub presiune și cadre aerospațiale. Rolling inel produce fluxul circumferenţial neîntrerupt al cerealelor — un avantaj critic în aplicațiile rotative sau care conțin presiune.

Forjare la rece

Forjarea la rece - realizată la sau aproape de temperatura camerei - produce piese cu un finisaj excelent al suprafeței, toleranțe dimensionale strânse și suprafețe întărite prin lucru fără o etapă de încălzire. Este utilizat pe scară largă pentru elemente de fixare, șuruburi, capete mufe și componente mici de precizie. Compartimentul este forțe de formare mai mari, ductilitate redusă în timpul prelucrării și limitări ale complexității pieselor în comparație cu forjarea la cald. Majoritatea pieselor forjate la rece folosesc oțeluri cu conținut scăzut sau mediu de carbon, cu o bună prelucrabilitate la rece.

Piese forjate din oțel carbon: clase, proprietăți și tratament termic

Oțelul carbon este cea mai utilizată materie primă în forjarea oțelului, apreciată pentru combinația sa de disponibilitate, prelucrabilitate și gama largă de proprietăți mecanice atinse prin tratament termic. Piesele forjate din oțel carbon sunt specificate în construcții, agricultură, minerit, petrol și gaze, producție de energie și mașini industriale generale - oriunde rezistența, duritatea și rentabilitatea sunt principalii factori de proiectare.

Conținutul de carbon este singura variabilă cea mai influentă în selecția oțelului forjat:

• Oțel cu conținut scăzut de carbon (≤0,25% C) — de exemplu, AISI 1018, 1020: Foarte ductil, forjabilitate excelentă și ușor de sudat. Folosit pentru piese forjate care necesită deformare fără fisurare - cârlige, lanțuri, dinți agricoli și suporturi structurale. De obicei, nu este tratat termic la duritate ridicată; rezistența sa provine în primul rând din călirea prin muncă și grosimea secțiunii.
• Oțel cu carbon mediu (0,25%–0,60% C) - de exemplu, AISI 1040, 1045, 1050: Gama cal de bătaie pentru forjare industriale. Răspunde bine la tratamentul termic de călire și revenire, obținând rezistențe la tracțiune în intervalul 700–1.000 MPa, în funcție de dimensiunea secțiunii și temperatura de revenire. AISI 1045 este una dintre cele mai universale grade specificate pentru arbori, angrenaje, osii și biele, unde este nevoie de un echilibru între rezistență, tenacitate și prelucrabilitate.
• Oțel cu conținut ridicat de carbon (0,60%–1,00% C) - de exemplu, AISI 1060, 1080, 1095: Duritate mai mare și rezistență la uzură după tratamentul termic, dar duritate și sudabilitate reduse. Folosit pentru forjare din oțel cu arc, unelte de tăiere, componente de șine și piese de uzură pentru agricultură. Mai sensibil la forjarea ferestrelor de temperatură și necesită un control atent al răcirii pentru a evita fisurarea.

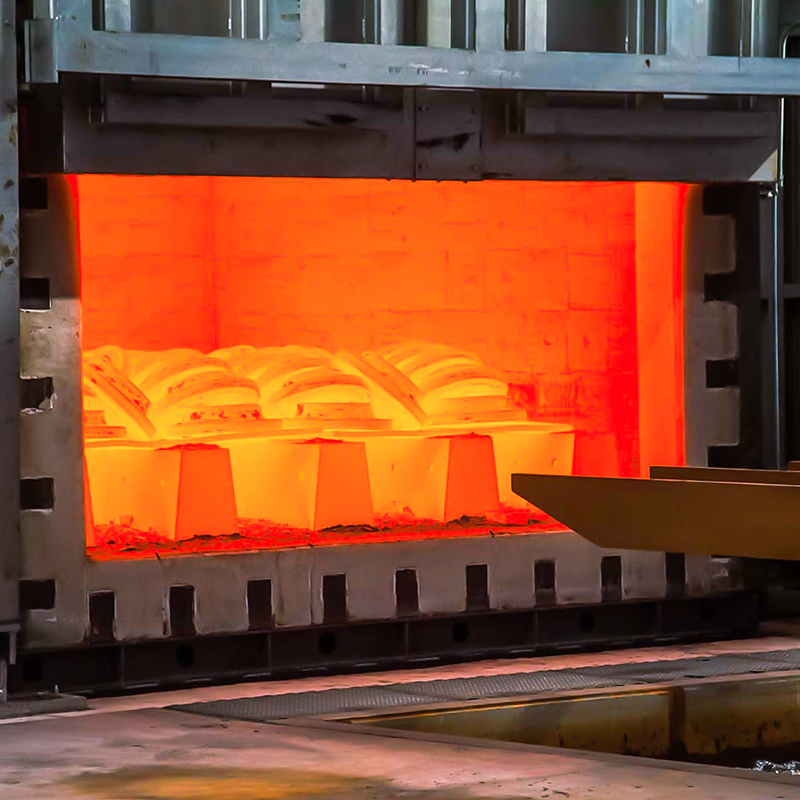

Tratamentul termic după forjare modifică dramatic proprietățile mecanice finale ale componentelor din oțel carbon. Normalizarea — răcirea cu aer de deasupra temperaturii critice superioare — rafinează dimensiunea granulelor și ameliorează solicitările de forjare, producând o microstructură uniformă cu proprietăți de bază previzibile. Călire și călire (Q&T) implică răcirea rapidă de la temperatura de austenitizare pentru a forma martensită, urmată de reîncălzire la o temperatură de revenire controlată pentru a restabili ductilitatea. Piesele forjate din oțel carbon Q&T pot atinge limite de curgere care depășesc 800 MPa cu o rezistență adecvată la impact pentru majoritatea aplicațiilor structurale. Recoacerea este utilizat atunci când este necesară prelucrabilitate maximă sau formabilitate la rece înainte de prelucrare ulterioară.

O limitare practică a pieselor forjate din oțel carbon simplu este călibilitatea - capacitatea de a obține o duritate uniformă prin secțiunea transversală a unei piese mari. Oțelul carbon are o călibilitate mai mică decât oțelul aliat; în secțiuni groase, miezul se răcește prea lent în timpul călirii pentru a se transforma complet în martensită, rezultând un miez mai moale. Pentru piese forjate de peste aproximativ 75–100 mm în secțiune transversală critică unde este necesară călirea totală, adaosuri de aliaje, cum ar fi crom, molibden sau nichel sunt introduse — trecerea specificației de la oțel carbon simplu la oțel aliat, cum ar fi 4140, 4340 sau 8620.

Oțel carbon forjat vs. turnat și prelucrat: când contează diferența de proces

Alegerea dintre oțel carbon forjat, oțel turnat și stocul de bare prelucrate este în mod fundamental un compromis între performanța mecanică, complexitatea geometrică, volumul de producție și costul unitar. Fiecare proces este optim într-un context specific - eroarea de inginerie este aplicarea unuia acolo unde altul este mai potrivit.

Oțel carbon forjat față de oțel turnat: Turnarea permite o complexitate geometrică mult mai mare - treceri interne, decupări și secțiuni goale pe care forjarea nu le poate realiza fără operații secundare. Dar oțelul turnat are limitări microstructurale inerente: porozitate la contracție, goluri de gaz și structuri de cereale mai grosiere care reduc rezistența la oboseală și rezistența la impact. Pentru piesele supuse sarcinilor ciclice sau de impact - arbori cotiți, capete de ciocan, cârlige de ridicare, corpuri de supapă de presiune - structura superioară a granulelor forjate justifică costul mai mare de scule și procesare. Datele publicate arată în mod constant că componentele din oțel carbon forjate au rezultate durată de oboseală cu 20–30% mai mare decât piesele turnate echivalente în condiții de încărcare identice, cu valori de impact Charpy semnificativ mai bune, în special la temperaturi sub zero.

Oțel carbon forjat față de bară prelucrată: O piesă prelucrată tăiată din materialul de bară laminată are o structură de cereale orientată de-a lungul direcției de rulare a barei. Atunci când este prelucrat la o formă complexă, fluxul de cereale este întrerupt - acesta trece drept prin piesă, indiferent de geometrie. O piesă forjată, în schimb, are un flux de cereale care urmează conturul piesei. Pentru un arbore cu flanșă prelucrat din bară, boabele rulează axial prin raza flanșei - o orientare slabă pentru sarcinile de îndoire și forfecare pe care le experimentează de fapt flanșa. Forjarea echivalentă ar avea fluxul de cereale curbat prin flanșă, aliniindu-se cu traseele tensiunii. În aplicațiile cu ciclu înalt sau critice pentru siguranță, această distincție nu este academică: este diferența dintre o piesă care își îndeplinește durata de viață și una care nu.

Pentru echipele de achiziții și inginerii de proiectare, îndrumarea practică este simplă: specificați oțel carbon forjat atunci când piesa suportă sarcini dinamice, de impact sau de oboseală; funcționează în medii cu temperatură scăzută în care tranziția de la ductil la fragil este o problemă; sau este o componentă critică din punct de vedere al siguranței în care defecțiunea câmpului are consecințe grave. Utilizați alternative turnate sau prelucrate atunci când geometria o cere, încărcarea este predominant statică sau constrângerile de volum și costuri fac investiția în scule nepractică.
