Ghid pentru piese forjate din oțel aliat cu carbon, aliaj, inoxidabil și nichel

Piesele forjate din oțel carbon oferă cel mai bun raport cost-rezistență pentru aplicații structurale generale; piesele forjate din oțel aliat oferă proprietăți mecanice îmbunătățite pentru condiții exigente de încărcare și temperatură; piesele forjate din oțel inoxidabil oferă rezistență la coroziune pentru mediile chimice și de prelucrare a alimentelor; și piesele forjate din oțel aliat pe bază de nichel sunt singura alegere practică pentru servicii la temperaturi extreme și coroziune ridicată peste 650°C. Aceste patru categorii de materiale de forjare nu sunt interschimbabile – fiecare se adresează unui set specific de condiții de service, iar selectarea unei categorii greșite are ca rezultat fie supraspecificarea costisitoare, fie defectarea prematură a componentelor. Procesul de forjare în sine – care rafinează structura granulelor, elimină porozitatea internă și aliniază fluxul de fibre cu traseele tensiunilor componentei – amplifică avantajele inerente ale fiecărei clase de aliaje dincolo de ceea ce poate obține turnarea sau prelucrarea din bară.

De ce este important procesul de forjare pentru toate clasele de aliaje

Înainte de a examina fiecare categorie de material, este important să înțelegeți ce contribuie procesul de forjare la performanța componentelor, indiferent de tipul de aliaj. Forjarea lucrează metalul peste temperatura de recristalizare (forjare la cald) sau sub aceasta (forjare la rece și la cald), aplicând forță de compresie prin matrițe pentru a deforma țagla în forma dorită. Această funcționare mecanică produce trei beneficii structurale care se traduc direct în performanța componentelor:

• Rafinarea cerealelor: Deformarea mecanică rupe structura granulelor dendritice grosiere a țaglei turnate și produce o dimensiune a granulelor mai fine și mai uniformă. Structura de cereale mai fină îmbunătățește rezistența la tracțiune, rezistența la oboseală și duritatea la impact pentru toate tipurile de aliaje.
• Eliminarea porozității și segregării: Forțele de forjare compresive prăbușesc golurile interne, porii de gaz și zonele de segregare dendritică prezente în lingoul sau țagla de pornire, producând o microstructură complet densă și omogenă. Componentele turnate de dimensiuni echivalente păstrează aceste defecte dacă nu sunt supuse presării izostatice la cald (HIP).
• Flux de cereale aliniat (flux de fibre): Designul controlat al matriței direcționează fluxul de material astfel încât liniile de curgere a cerealelor să urmeze conturul componentei finite, mai degrabă decât să fie tăiate prin prelucrare. O biela forjată, de exemplu, are un flux de cereale continuu prin corpul tijei și în jurul razei alezajului - îmbunătățind semnificativ durata de viață la oboseală la punctele de concentrare a tensiunilor în comparație cu o alternativă prelucrată din bară.

Consecința practică a acestor beneficii este măsurabilă: piesele forjate prezintă în mod obișnuit o rezistență la tracțiune cu 20–30% mai mare, o rezistență la curgere cu 15–25% mai mare și o rezistență la oboseală și la impact substanțial mai bună decât componente turnate din aceeași compoziție de aliaj și geometrie nominală. Această superioritate structurală este consecventă în toate piesele forjate din oțel carbon, oțel aliat, oțel inoxidabil și aliaje pe bază de nichel - făcând forjarea procesul de producție de alegere ori de câte ori fiabilitatea componentelor în condiții de încărcare ciclică sau șoc este critică.

Piese forjate din oțel carbon : Workhouse of Industrial Manufacturing

Piesele forjate din oțel carbon sunt produse din oțeluri care conțin 0,10–0,60% carbon cu mangan ca element de aliere secundar primar și adăugări minime intenționate de alte elemente. Ele reprezintă cel mai mare segment de volum al industriei globale de forjare, reprezentând o estimare 60–65% din toate piesele forjate din oțel în greutate .

Clasificarea claselor și proprietățile mecanice

Piesele forjate din oțel carbon sunt clasificate în principal după conținutul de carbon, care determină intervalul de rezistență realizabil și răspunsul la tratamentul termic:

• Cu conținut scăzut de carbon (0,10–0,25% C, de exemplu, AISI 1018, 1020): Rezistenta la tractiune 380–520 MPa, ductilitate mare (alungire 25–35%), sudabilitate excelenta. Folosit în părțile caroseriei de automobile, legăturile de echipamente agricole și flanșele structurale unde formabilitatea contează mai mult decât rezistența finală.
• Carbon mediu (0,30–0,50% C, de exemplu, AISI 1040, 1045): Rezistenta la tractiune 600–800 MPa dupa normalizare, pana la 1.000 MPa după stingere și temperare. Cea mai utilizată gamă pentru piese forjate structurale, inclusiv arbori cotiți, biele, angrenaje și arbori de osie.
• Cu conținut ridicat de carbon (0,55–0,70% C, de exemplu, AISI 1060, 1070): Rezistență la tracțiune 800–1.000 MPa, duritate mai mare, sudabilitate redusă. Folosit la componentele șinei, arcuri și forjate rezistente la uzură, unde duritatea suprafeței este cerința principală.

Procese de forjare a oțelului carbon

Intervalul de temperatură de forjare pentru oțelurile carbon este 1.100–1.250°C pentru forjare la cald. Calitățile medii și ridicate de carbon sunt de obicei normalizate (răcite cu aer de la aproximativ 870°C) sau stinse și revenite după forjare pentru a atinge proprietățile mecanice specificate. Temperatura de revenire este ajustată pentru a echilibra rezistența și duritatea — temperaturile mai ridicate de revenire produc o rezistență mai mică, dar o rezistență mai bună la impact, un compromis care variază în funcție de cerințele aplicației.

Aplicații și limitări

Piesele forjate din oțel carbon sunt alegerea implicită pentru:

• Componente ale transmisiei auto (arbore cotit, biele, arbori cu came, angrenaje diferențiale)
• Echipamente de construcții și minerit (dinți de excavator, burghie, capete de ciocan)
• Flanse pentru recipiente sub presiune și fitinguri pentru țevi (ASTM A105 pentru flanșe din oțel carbon la temperatura ambiantă)
• Componente feroviare (butuci de roți, osii, cuplaje)

Principalele limitări ale forjatelor din oțel carbon sunt rezistența slabă la coroziune (care necesită acoperiri de protecție în majoritatea aplicațiilor în aer liber), rezistența limitată la temperatură ridicată (în general nepotrivită mai sus. 400°C pentru o încărcare susținută) și călire limitată la dimensiuni mari de secțiuni în care oțelul aliat devine necesar pentru a obține călirea completă.

Piese forjate din oțel aliat : Performanță îmbunătățită prin inginerie compozițională

Piesele forjate din oțel aliat sunt produse din oțeluri care conțin adăugări deliberate de unul sau mai multe elemente de aliere - crom, molibden, nichel, vanadiu, mangan sau combinații - la niveluri care produc îmbunătățiri măsurabile ale proprietăților mecanice, călibilitatea sau performanța la temperatură ridicată peste ceea ce poate atinge carbonul singur.

Elemente cheie de aliere și contribuțiile lor

• Crom (Cr, 0,5–2,0%): Îmbunătățește călibilitatea, rezistența la uzură și rezistența la oxidare la temperaturi ridicate. Prezentă în majoritatea oțelurilor aliaje mijlocii și de înaltă rezistență.
• Molibden (Mo, 0,15–0,5%): Mărește în mod semnificativ întăribilitatea în secțiuni groase, îmbunătățește rezistența la fluaj la temperaturi ridicate (până la 550°C) și reduce susceptibilitatea la fragilizare prin temperare. Folosit adesea în combinație cu crom (oțeluri Cr-Mo precum AISI 4130, 4140, 4142).
• Nichel (Ni, 1,5–4,0%): Îmbunătățește duritatea și rezistența la impact, în special la temperaturi sub zero. Folosit în forjarea vaselor sub presiune la temperatură joasă (3,5% oțeluri Ni pentru service până la -100°C) și în oțelurile structurale Ni-Cr-Mo.
• Vanadiu (V, 0,05–0,15%): Formează precipitate fine de carbură care rezistă la creșterea granulelor în timpul forjarii și asigură întărirea prin precipitare după tratamentul termic. Folosit în oțelurile pentru scule și în forjare cu aliaje scăzute de înaltă rezistență (HSLA).
• Mangan (Mn, 1,0–1,8%): Îmbunătățește călibilitatea și rezistența, menținând în același timp sudabilitatea. Elementul de aliere primar din clasele HSLA utilizat pentru forjare structurală.

Clasele comune de forjare din oțel aliat și proprietățile acestora

Dimensiunea secțiunii și avantajul de întărire

Unul dintre cele mai importante avantaje practic ale forjatelor din oțel aliat față de oțelul carbon este întărire prin secțiuni mari . Un oțel cu carbon mediu (AISI 1045) stins de la 850°C realizează martensita completă doar la o adâncime de aproximativ 10–15 mm de la suprafață într-o bară cu diametrul de 100 mm — miezul rămâne perlit/bainite mai moale. AISI 4140 (Cr-Mo) realizează martensita completă pe tot parcursul a 50–75 mm diametru sectiunea; AISI 4340 (Ni-Cr-Mo) extinde acest lucru la 100–150 mm . Acest lucru este decisiv pentru arbori forjați mari, matrițe și componente structurale în care sunt necesare proprietăți mecanice uniforme pe toată secțiunea transversală.

Piese forjate din oțel inoxidabil : Rezistența la coroziune îndeplinește performanța structurală

Piesele forjate din oțel inoxidabil conțin minimum 10,5% crom , care formează o peliculă pasivă de oxid de crom la suprafață care rezistă la oxidare și atacul coroziv. Combinația dintre rezistența la coroziune cu proprietățile mecanice și avantajele structurale ale procesului de forjare face din forjare din oțel inoxidabil alegerea standard pentru procesarea chimică, alimente și băuturi, aplicații marine și nucleare în care longevitatea materialului în medii agresive este criteriul de proiectare care guvernează.

Familii de oțel inoxidabil utilizate în forjare

Patru familii microstructurale din oțel inoxidabil sunt utilizate în forjare, fiecare cu un profil de proprietate distinct:

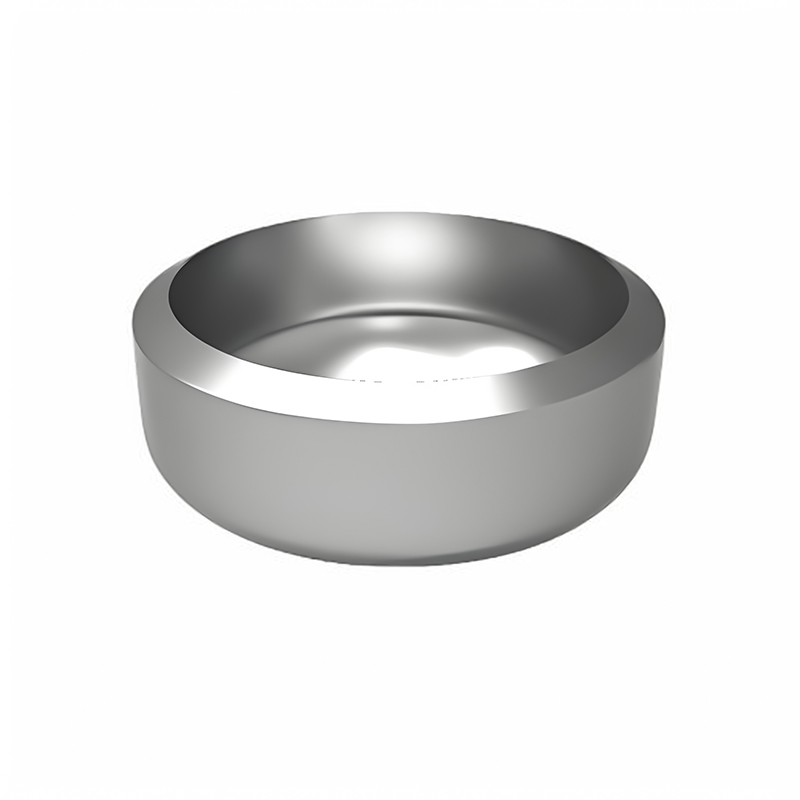

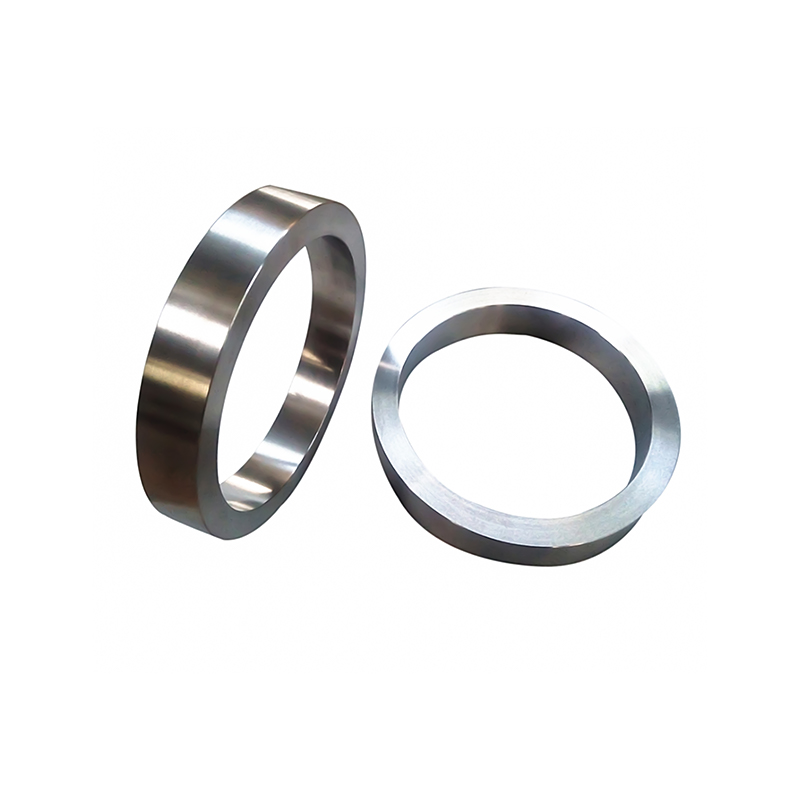

• Oțeluri inoxidabile austenitice (de exemplu, AISI 304, 316, 316L): Cea mai răspândită familie de inox. Nemagnetic, rezistență excelentă la coroziune, duritate bună la temperatură scăzută și sudabilitate bună. Nu poate fi întărit prin tratament termic - întărit prin prelucrare la rece sau prin recoacere cu soluție pentru a obține rezistență maximă la coroziune. Rezistența la tracțiune de obicei 515–690 MPa în stare recoaptă. ASTM A182 F316/F316L este specificația standard pentru flanșe și fitinguri din oțel inoxidabil în procesarea chimică și aplicațiile offshore.

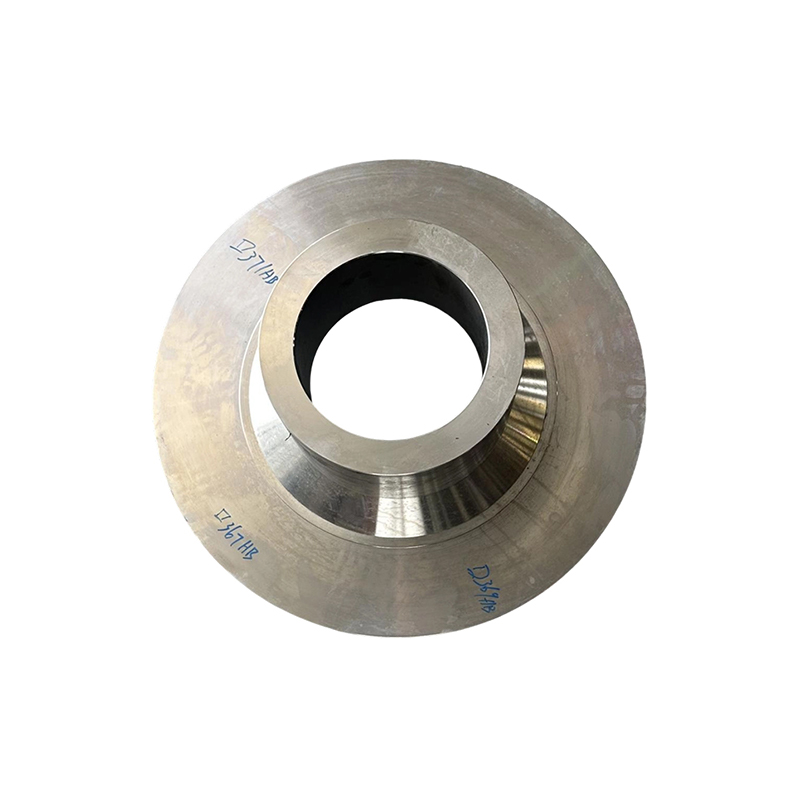

• Oțeluri inoxidabile martensitice (de exemplu, AISI 410, 420, 17-4PH): Rezistență mai mare decât clasele austenitice — până la 1.310 MPa la tracțiune (condiție 17-4PH H900) - cu rezistență moderată la coroziune. Tratabil termic prin călire. Folosit la arborii pompelor, tijele supapelor, paletele turbinei și instrumentele chirurgicale unde sunt necesare ambele duritate și rezistență la coroziune.
• Oțeluri inoxidabile feritice (de exemplu, AISI 430, 446): Cost mai mic decât austenitic, rezistență bună la oxidare la temperaturi ridicate, dar duritate limitată în secțiuni grele. Mai rar forjat din cauza formabilității limitate și susceptibilității la creșterea boabelor în timpul lucrului la cald.

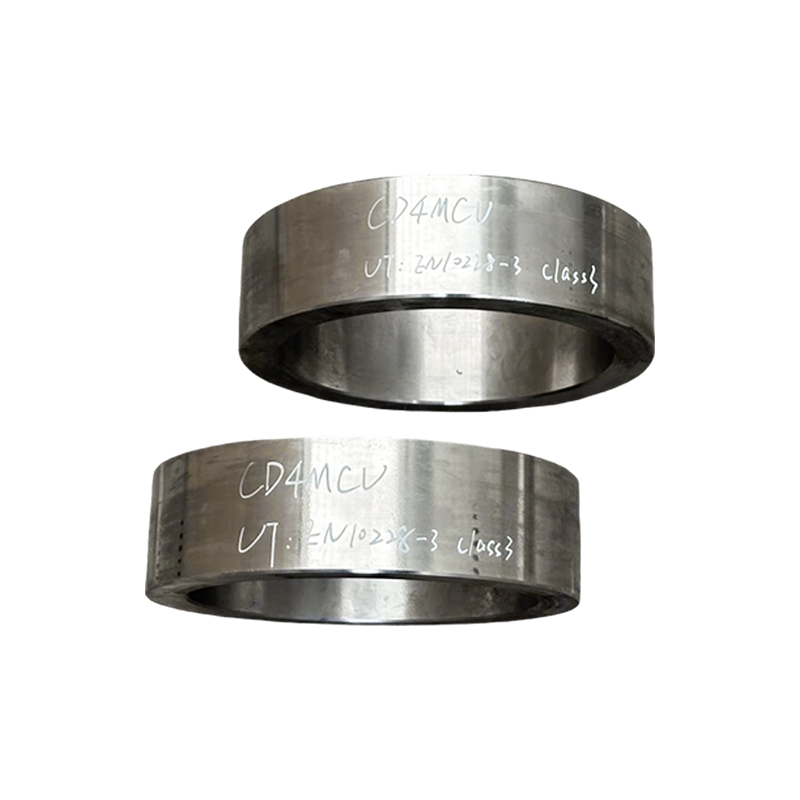

• Oțeluri inoxidabile duplex (de exemplu, 2205, 2507, Super Duplex): O microstructură mixtă austenită-ferită care oferă aproximativ dublează limita de curgere a claselor austenitice standard (de obicei, randament de 450–550 MPa față de 200–240 MPa pentru 316), menținând în același timp o rezistență comparabilă la coroziune. Piesele forjate duplex și super duplex sunt din ce în ce mai specificate pentru supape de petrol și gaze offshore, corpuri de pompe și componente submarine în care sunt necesare atât valori de presiune înaltă, cât și rezistență la fisurarea prin coroziune sub tensiune prin clorură.

Provocări de forjare specifice oțelului inoxidabil

Oțelurile inoxidabile prezintă o dificultate mai mare de forjare decât oțelurile carbon sau slab aliate datorită tensiunii lor mai mari de curgere la temperatura de forjare și ferestrelor mai înguste ale temperaturii de forjare. Calitățile austenitice se întăresc rapid, necesitând mai mult tonaj de presă și mai multe operațiuni intermediare de recoacere în forjarile în mai multe etape. Calitățile duplex necesită un control atent al temperaturii între 1.050–1.200°C pentru a menține echilibrul corect de fază austenită-ferită — o temperatură prea scăzută produce ferită excesivă care degradează duritatea și rezistența la coroziune. Acești factori contribuie la Cost de 2–4 ori mai mare a pieselor forjate din oțel inoxidabil în raport cu piesele forjate echivalente din oțel carbon.

Sectoarele de aplicare primare

• Petrol și gaze: Supape, flanse, fitinguri (ASTM A182 F304/316/F51/F53), componente ale capului de sondă și colectoare submarine
• Prelucrare chimică și petrochimică: Rotoarele pompei, interiorul reactorului, capete de canale ale schimbătorului de căldură și duzele care manipulează medii corozive
• Produse alimentare și farmaceutice: Corpuri de supape, fitinguri și carcase de pompe care necesită suprafețe conforme cu FDA și compatibilitate CIP (curățare la loc)
• Energia nucleara: Componentele sistemului primar de răcire, interiorul vasului sub presiune al reactorului și duzele de instrumente care necesită atât rezistență la coroziune, cât și rezistență la fragilizarea radiațiilor

Piese forjate din oțel aliat pe bază de nichel: performanță în condiții extreme

Piesele forjate din aliaje pe bază de nichel – adesea denumite „forjate superaliaj” – reprezintă segmentul cel mai avansat din punct de vedere tehnic și cu cel mai mare cost al industriei de forjare. Aceste aliaje conțin 50–75% nichel ca element de matrice, cu adaosuri de crom, cobalt, molibden, wolfram, aluminiu, titan și niobiu care produc în mod colectiv un material capabil să păstreze integritatea structurală la temperaturi în care toate aliajele de oțel și-au pierdut efectiv capacitatea portantă.

De ce Nickel Matrix permite performanța la temperaturi extreme

Structura cristalină FCC (cubică centrată pe față) de nichel este stabilă de la temperaturile criogenice până aproape de punctul de topire fără transformare de fază - spre deosebire de aliajele pe bază de fier care suferă tranziții BCC la FCC. Această stabilitate structurală permite aliajelor de nichel să mențină rezistența utilă la fluaj la temperaturi care depășesc 70-75% din punctul lor de topire absolut , un raport de performanță de neegalat de orice aliaj de oțel.

Mecanismul principal de întărire în superaliajele de nichel forjat este întărirea prin precipitare prin formarea de precipitate gamma-prim (γ') - particule intermetalice Ni₃(Al,Ti) ordonate care se formează coerent în matricea de nichel și rezistă la mișcarea de dislocare chiar și la temperaturi ridicate. Aliajele cu fracții γ' mari (cum ar fi Waspaloy, René 41 și IN-718) ating rezistențe la rupere la fluaj la 760°C care le depășesc pe cele ale celor mai rezistente aliaje de oțel la 500°C .

Clase comune de forjare a aliajelor pe bază de nichel

Provocări ale procesului de forjare pentru superaliaje de nichel

Superaliajele de nichel prezintă cele mai exigente condiții de forjare dintre orice material structural. Rezistența lor ridicată la cald - aceeași proprietate care le face valoroase în funcționare - înseamnă că necesită presiuni foarte mari de forjare și rezistă la deformare la temperaturi de lucru. Provocările cheie ale procesului includ:

• Ferestre înguste de temperatură de forjare: Multe superaliaje de nichel trebuie forjate doar într-un interval de temperatură de numai 50–100°C — deasupra solvusului gamma-prim (pentru a permite deformarea), dar sub temperatura de topire incipientă. Excursiile de temperatură în afara acestei ferestre cauzează fie fisurarea prin răcire a matriței, fie topirea incipientă a graniței.
• Forjare izotermă și aproape izotermă: Piesele forjate cu discuri cu turbină avansate din aliaje cu fracțiuni γ' înalte necesită forjare izotermă în matrițe încălzite (temperatura matriței în 15–30°C din temperatura piesei de prelucrat ) pentru a preveni răcirea suprafeței și pentru a menține deformarea uniformă. Acest lucru necesită echipamente specializate - de obicei prese mari hidraulice sau mecanice cu scule încălzite - care adaugă substanțial la capitalul și costul de operare al producției.
• Controlul structurii cerealelor: Performanța la fluaj, la oboseală și la rupere a pieselor forjate cu discuri de turbină este extrem de sensibilă la uniformitatea mărimii granulelor. Dimensiunea boabelor trebuie să fie strâns controlată prin deformarea precisă, rata de deformare și managementul temperaturii în timpul forjarii. Tratamentul termic post-forjare este specificat pentru a atinge dimensiunea țintă a granulelor (de obicei ASTM 8–12 pentru aplicații cu discuri) și morfologia precipitatului γ' necesară.
• Uzura și costul sculelor: Tensiunea mare de curgere a superaliajelor de nichel determină uzura rapidă a matriței. Materialele matrițelor pentru forjarea aliajelor de nichel sunt ele însele oțeluri de scule înalt aliate sau aliaje de prelucrare la cald pe bază de nichel, cu durate de viață limitate - contribuind la Cost de 5–15 ori mai mare a pieselor forjate din aliaj de nichel în raport cu piesele forjate echivalente din oțel carbon.

Comparând toate cele patru categorii de materiale de forjare

Selectarea materialului de forjare potrivit pentru aplicația dvs

Selectarea materialului pentru forjare urmează o evaluare secvențială a cerințelor de serviciu, optimizarea costurilor aplicată numai după ce pragurile de performanță funcționale sunt confirmate. Următorul cadru acoperă criteriile principale de decizie în ordinea priorităților:

1. Definiți temperatura de funcționare: Dacă este necesară o încărcare susținută peste 650°C, numai aliajele pe bază de nichel și un număr limitat de clase de inoxidabil austenitic (de exemplu, 310S) sunt viabile. Între 400°C și 650°C sunt adecvate oțelurile aliate cu crom-molibden (F22, F91) sau oțelurile inoxidabile austenitice. Sub 400°C, oțelurile carbon sau aliate acoperă întreaga gamă de rezistență.
2. Evaluarea mediului de coroziune: Pentru contactul cu apa de mare, acizi minerali, acizi organici sau medii care conțin cloruri, sunt necesare oțel inoxidabil (duplex sau austenitic) sau aliaje de nichel. Pentru gazele oxidante la temperaturi ridicate, aliajele de nichel sau oțelurile cu conținut ridicat de crom (9Cr, 12Cr) asigură o rezistență adecvată la oxidare. Oțelurile carbon și aliate necesită acoperiri de protecție în toate mediile corozive.
3. Determinați cerințele privind rezistența și dimensiunea secțiunii: Acolo unde sunt necesare rezistențe la tracțiune de peste 800 MPa în secțiuni mai mari de 50 mm, oțelul aliat (4140, 4340) înlocuiește oțelul carbon. Pentru cerințele de rezistență de peste 1.000 MPa combinate cu rezistența la coroziune, sunt necesare aliaje inoxidabile cu întărire prin precipitare (17-4PH) sau aliaje de nichel.
4. Luați în considerare cerințele de reglementare și de cod: Aplicațiile pentru recipiente sub presiune și conducte reglementate de ASME Secțiunea VIII, ASME B31.3 sau EN 13480 specifică în mod explicit gradele admisibile de materiale. Produsele forjate pentru industria aerospațială și de apărare sunt guvernate de specificațiile materialelor AMS, ASTM și OEM care restrâng alegerile de materiale la grade precalificate.
5. Optimizați pentru costuri în intervalul calificat: Odată ce mediul de service elimină categoriile de materiale nepotrivite, selectați clasa cu cel mai mic cost din setul calificat care îndeplinește toate cerințele mecanice, dimensionale și de inspecție. În multe cazuri, un material de aliaj mai mare care necesită mai puține alocații de prelucrare sau mai puține reparații de sudură compensează mai mult decât costul mai mare al materiei prime.
