Forjare inel vs matriță deschisă vs forjare inel laminată explicată

Forjarea cu inele, forjarea cu matriță deschisă și forjarea cu inele laminate sunt trei procese distincte de prelucrare a metalelor — fiecare potrivit pentru diferite geometrii ale pieselor, volume de producție și cerințe structurale. Pe scurt: forjarea inelelor laminate este cea mai eficientă metodă de producere a inelelor fără sudură cu structură superioară a granulelor; forjarea cu matriță deschisă oferă flexibilitate maximă pentru forme mari, personalizate sau cu volum redus; iar forjarea inelelor este categoria mai largă care le cuprinde pe ambele. Înțelegerea diferențelor ajută inginerii și echipele de achiziții să aleagă procesul potrivit pentru cost, performanță și timp de livrare.

Ce înseamnă de fapt forjarea inelului

Forjarea cu inel este un termen general care descrie orice proces de forjare care produce o componentă în formă de inel - o piesă goală, cilindrică, cu o secțiune transversală rotundă. Categoria include atât forjarea cu inele laminate (metoda industrială dominantă), cât și tehnicile de forjare cu matriță deschisă adaptate pentru geometriile inelelor.

Ceea ce împart toate metodele de forjare cu inele este aplicarea forței de compresiune asupra unei țagle metalice încălzite, care rafinează structura granulelor și produce proprietăți mecanice mult superioare pieselor turnate sau barelor prelucrate. Inelele forjate sunt utilizate în turbine aerospațiale, vase sub presiune, flanșe de energie eoliană, rulmenți și echipamente industriale grele - oriunde raportul mare rezistență-greutate și fiabilitatea în condiții de stres ciclic nu sunt negociabile.

Forjare cu inele laminate : Proces și avantaje

Forjare cu inele laminate - numită și laminare cu inele - este un proces specializat de forjare la cald, care începe cu o preformă preformată în formă de gogoașă (o țagle perforată) și o rulează progresiv între o rolă antrenată și una rulantă pentru a reduce grosimea peretelui și a crește diametrul. O rolă axială controlează simultan înălțimea.

Procesul de rulare a inelului pas cu pas

1. O țagle rotunde este tăiată la o greutate precisă și încălzită la temperatura de forjare a materialului - de obicei 1.100°C până la 1.250°C pentru oțel carbon , sau mai mare pentru superaliaje.
2. Tagla este răsturnată (comprimată axial) pentru a crește diametrul și a reduce înălțimea, apoi este perforată pentru a crea gaura centrală - formând inelul preformei.

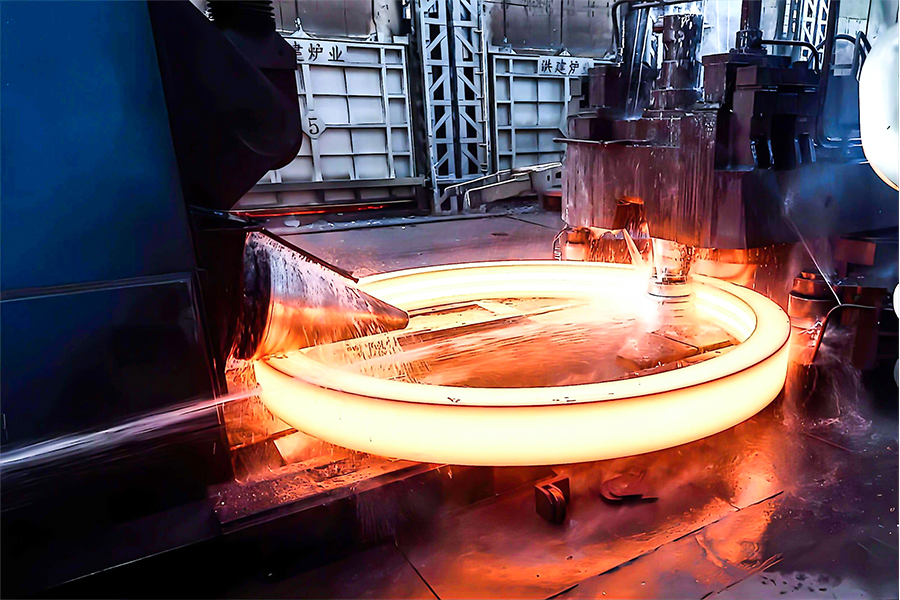

3. Preforma este plasată pe o laminor inel. Rola principală se rotește și antrenează inelul în timp ce o rolă de rulare exercită presiune radială, subțiind progresiv peretele.
4. Rolele axiale (conice) controlează înălțimea inelului și previn evazarea în timpul procesului de laminare.
5. Inelul crește în diametru până când sunt atinse dimensiunile țintă. Rolele de centrare mențin rotunjimea pe tot parcursul.
6. Inelul este îndepărtat, lăsat să se răcească într-un mod controlat și apoi tratat termic, inspectat și prelucrat brut sau finisat.

De ce forjarea cu inele laminate produce proprietăți mecanice superioare

Acțiunea de rulare face ca fluxul de cereale al metalului să urmeze conturul inelului circumferențial. Aceasta orientarea granulelor circumferenţiale este avantajul structural cheie - aliniază cea mai puternică direcție a materialului cu tensiunile cercului pe care inelul le va experimenta în timpul serviciului. În schimb, un inel prelucrat dintr-o bară solidă a întrerupt radial fluxul de cereale, lăsând avioanele mai slabe expuse la sarcini de funcționare.

În practică, piesele forjate cu inele laminate din oțel AISI 4140 pot atinge rezistențe la tracțiune care depășesc 1.000 MPa cu valori de rezistență la impact pe care piese turnate din același aliaj nu le pot egala. Pentru inelele de titan de calitate aerospațială (Ti-6Al-4V), piesele forjate cu inele laminate îndeplinesc în mod obișnuit specificațiile AMS 4928 și AMS 6931, cu o durată de viață constantă la oboseală critică pentru componentele rotative.

Gama de dimensiuni și materiale

Laminoarele cu inele pot produce inele de la fel de mici 75 mm în diametru până la 10 metri sau mai mult în diametru pentru flanșe mari și componente ale vaselor sub presiune. Grosimea pereților poate fi de până la 12 mm sau la fel de grea de câteva sute de milimetri. Materialele comune includ:

• Oțeluri carbon și aliate (AISI 1045, 4140, 4340)
• Oțeluri inoxidabile (304, 316, 17-4 PH)
• Aliaje de titan (Ti-6Al-4V, Ti-3Al-2.5V)
• Superaliaje de nichel (Inconel 718, Waspaloy, René 41)
• Aliaje de aluminiu (6061, 7075)
• Aliaje de cupru și bronz

Forjare matriță deschisă : Proces și când este alegerea corectă

Forjarea cu matriță deschisă (numită și forjare liberă sau forjare smith) formează o piesă de metal încălzită între matrițe plate, în formă de V sau conturate care nu înglobează complet materialul. Operatorul repoziționează și rotește piesa de prelucrat între cursele de ciocan sau de presare pentru a obține forma dorită în mod incremental. Nu există matrițe de impresie închise - de unde termenul „deschis”.

Cum forjarea matrițelor deschise produce inele

Pentru a produce o formă de inel folosind forjare cu matriță deschisă, operatorul răsturnează o țagle, perfora o gaură prin centrul acesteia și apoi folosește o bară de dorn introdusă prin orificiu împreună cu o matriță superioară plată pentru a forja inelul rotindu-l treptat sub presă. Acesta este un proces mai lent, care necesită mai multă muncă decât laminarea cu inele, iar toleranțele dimensionale sunt semnificativ mai largi - de obicei ±3mm până la ±10mm sau mai mult în comparaţie cu toleranţele mai strânse care se pot realiza la rularea inelului.

Puncte forte ale forjarii cu matriță deschisă

• Flexibilitate nelimitată a formei — forjarea cu matriță deschisă poate produce arbori, discuri, butuci, cilindri și profile personalizate complexe pe care laminoarele inelare nu le pot găzdui.
• Piese de dimensiuni foarte mari — presele cu matriță deschisă pot lucra lingouri cu o greutate de sute de tone metrice, producând componente de peste 20 de metri lungime sau inele de câțiva metri diametru pentru aplicații nucleare sau petrochimice.
• Cost redus de scule — nu sunt necesare matrițe personalizate, ceea ce face ca forjarea cu matrițe deschise să fie economică pentru piesele unice sau de volum foarte mic în care investiția în matrițe de amprentare închise nu poate fi justificată.
• Inchidere defect intern — prelucrarea progresivă a metalului prin curse multiple de presare închide porozitatea internă și segregarea de lingoul original, îmbunătățind soliditatea generală.

Limitările forjarii cu matriță deschisă

• Toleranțe dimensionale largi necesită un stoc de prelucrare semnificativ, crescând risipa de material și costurile de prelucrare.
• Fluxul de cereale este mai puțin previzibil și mai consecvent decât la rularea inelelor, în special pentru geometriile inelelor.
• Funcționarea intensivă a forței de muncă cu cicluri mai lungi o face mai puțin rentabilă pentru producția de volum mediu până la mare.

Comparație directă: forjare cu inele laminate vs forjare cu matriță deschisă

Forjare cu inele laminate contur: o variantă avansată

Laminarea inele standard produce inele cu o secțiune transversală dreptunghiulară. Rolling contur (numită și laminare cu inele de profil) utilizează role profilate pentru a produce inele cu profile complexe în secțiune transversală - secțiuni în T, flanșe în L, caneluri sau pereți conici - direct în timpul procesului de laminare.

Acest lucru reduce dramatic volumul de material care trebuie îndepărtat prin prelucrare. De exemplu, un inel de disc de turbină de motor cu reacție produs prin rulare de contur poate ajunge la atelierul de mașini numai cu 15% până la 25% din materialul rămas de îndepărtat , comparativ cu 50% sau mai mult pentru un inel forjat cu matriță deschisă cu secțiune dreptunghiulară. La prețurile aliajelor aerospațiale — Inconel 718 poate costa peste 50 USD/kg — doar această economisire a materialului justifică investiția suplimentară în scule în role profilate.

Aplicații din industrie după tipul de proces

Standarde de calitate și inspecție pentru inele forjate

Inelele forjate pentru aplicații critice trebuie să îndeplinească standarde stricte de material și inspecție. Standardele comune aplicate forjatelor cu inele laminate și cu matrițe deschise includ:

• ASTM A290 — inele din oțel carbon și aliat pentru turbine și inele de reținere
• ASTM A694 — piese forjate din oțel carbon și aliat pentru flanșe de transmisie de înaltă presiune
• AMS 2375 — Inele forjate din aliaj de nichel pentru aplicații aerospațiale
• EN 10243 — standard european pentru piese forjate cu matriță din oțel (toleranțe aplicabile)
• ASME Secțiunea IX / Secțiunea VIII — recipiente sub presiune și forjare pentru cazan

Inspecția include de obicei testarea cu ultrasunete (UT) pentru detectarea discontinuităților interne, inspecția cu particule magnetice (MPI) sau testarea lichidului penetrant (LPT) pentru defecte de suprafață, verificarea dimensională și testarea proprietăților mecanice din cupoanele de test de forjare reprezentând fiecare lot de căldură și forjare.

Alegerea metodei de forjare potrivite pentru aplicația dvs

Utilizați aceste criterii practice de decizie atunci când specificați un proces de forjare a inelului:

• Dacă piesa este un inel sau o flanșă și volumul este de o bucată sau mai mare — forjarea cu inele laminate este aproape întotdeauna cea mai bună alegere pentru cost, calitatea cerealelor și eficiența formei aproape netă.
• Dacă piesa necesită un profil complex fără inel sau este foarte mare — forjarea cu matriță deschisă oferă o flexibilitate de formă și o scară pe care nu o poate laminare cu inele.
• Dacă costurile de prelucrare și risipa de materiale sunt preocupările principale — specificați forjarea inelelor laminate cu contur pentru a minimiza raportul buy-to-fly, în special în aliajele scumpe.
• Dacă este necesară documentația privind integritatea structurală — ambele procese pot îndeplini cerințele de trasabilitate completă și de inspecție de la terți; confirmați că furnizorul dvs. este certificat conform standardului ASTM, AMS sau EN relevant pentru aplicația dvs.
• Dacă timpul de livrare este critic — forjarea cu inele laminate oferă, în general, timpi de livrare mai scurti pentru geometriile standard, datorită absenței fabricării matrițelor personalizate și a timpilor de ciclu mai rapid pe bucată.
